承壓設備焊接試件力學性能檢測新標準：《NB/T 47016-2023 承壓設備產品焊接試件的力學性能檢驗》，老標準NBT 47016-2011 以作廢。

本文件規定了承壓設備（鍋爐、壓力容器和壓力管道）產品焊接試件準備、試樣制備、檢驗方法和合格指標等。

本文件適用于鋼制、鋁制、鈦制、銅制、鎳制及鋯制承壓設備產品焊接試件(包含產品焊接試板、模擬環和鑒證環)的力學性能和彎曲性能檢驗。不適用于氣瓶產品焊接試件的力學性能和彎曲性能檢驗。

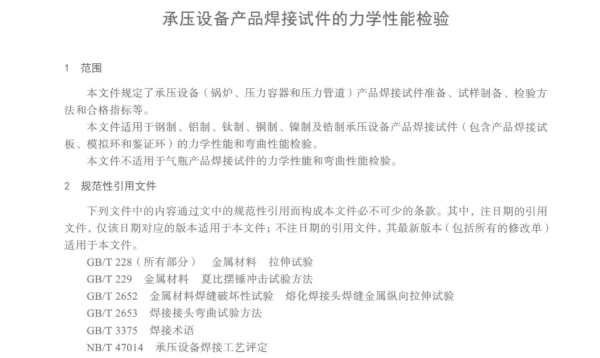

承壓產品焊接試驗的力學性能檢驗標準圖

試件力學性能檢驗類別和試樣：

當承壓設備相關規范、標準和設計文件對焊接接頭有沖擊試驗要求時，產品焊接試件應進行沖擊試驗。

全焊縫金屬拉伸試驗只適用于A級鍋爐鍋筒及集箱類部件縱焊接試件。

試樣尺寸按相關標準或技術文件確定允許公差。

力學性能和彎曲性能檢驗類別和試樣數量按表1的規定。

承壓設備試件力學性能檢驗類別和試樣表

①當試件焊縫兩側的母材之間或焊縫金屬與母材之間的彎曲性能有差別時，可用縱向彎曲試驗代替橫向彎曲試驗；

②當焊縫兩側母材的鋼號不同時，每側熱影響區都應取3個沖擊試樣；

③復合金屬除設計文件規定外，只在基層制取沖擊試樣；

④低碳鋼、Q345R和鉻鎳奧氏體鋼試件可免做熱影響區沖擊試驗；

⑤鎂含量超過 3%的鋁鎂合金，只取焊縫區沖擊試樣。

對于試件的取樣位置、數量及其他要求，還有檢驗方法，標準中都有詳細規定。

承壓設備產品焊接試件力學性能復驗要求：

力學性能及彎曲性能檢驗有某項目不合格時，允許從原試件上對不合格項目重新取樣復驗：

①復驗項目分為:拉伸試驗、面彎試驗、背彎試驗、側彎試驗、焊縫區沖擊試驗和熱影響區沖擊試驗；

②拉伸試驗和彎曲試驗的復驗試樣數量為原數量的2倍；

③沖擊試驗的復驗試樣數量為一組3個。

其他試驗：

焊接產品試件如增加高溫拉伸性能、耐腐蝕性能及硬度等其他要求，其試驗方法及合格指標按相關標準和設計文件的規定。
